고순도 구리 가이드: 등급, 생산 방법, 응용 분야 및 구매 팁
최근 한 구매 관리자가 4N 구리에 대한 두 견적을 비교한 결과 한 공급업체가 다른 공급업체의 거의 절반 가격을 청구하는 것을 발견했습니다. 두 재료 모두 금속 순도를 기준으로 99.99% 구리였지만 더 저렴한 배치는 통제되지 않은 분위기에서 기존 압연 재료를 재용해한 반면, 다른 하나는 통제된 주조를 통해 진공 용해했습니다. 종이에 성적은 동일했습니다. 스퍼터링 챔버나 진공 브레이징로에서는 거동이 동일하지 않았습니다.
고순도 구리는 단일 제품이 아닙니다. 이는 금속 순도, 산소 함량, 미량 불순물 한계 및 공정 이력 등 측정 가능한 사양 세트입니다. 이러한 매개변수는 구리가 반도체 증착, 무선 주파수 부품, 평면 패널 디스플레이 또는 고전류 커넥터에서 성능을 발휘하는지 여부를 결정합니다. 연결 방식을 이해하면 올바른 등급을 구입하고, 올바른 속성을 테스트하고, 배치 실패를 방지하는 데 도움이 됩니다.
대부분의 소싱 실수는 순도를 하나의 숫자로 취급하는 데서 발생합니다. 99.99% 구리라는 공장 인증서는 단지 출발점일 뿐입니다. 다음 질문이 더 중요합니다. 구리는 어떻게 녹았습니까? 산소 수준은 무엇입니까? 귀하의 공정에 대해 입자 구조가 충분히 일관됩니까? 이 가이드는 품질 엔지니어가 질문하는 것과 동일한 순서로 이러한 질문을 안내합니다.
고순도 구리로 간주되는 것
업계에서는 구리 순도를 설명하기 위해 "N" 표기법을 사용합니다. N 앞의 숫자는 구리 함량의 9개 숫자를 나타냅니다. 4N 구리는 99.99% 구리이고, 5N은 99.999% 구리입니다. 아래 표에는 전자 제조에 중요한 등급이 요약되어 있습니다.
| 등급 | 구리 함량 | 최대 총 불순물 | 산소 특성 | 일반적인 애플리케이션 |
|---|---|---|---|---|
| 3엔 | 99.9% | 약 1000ppm | 엄격하게 통제되지 않음 | 부스바, 케이블, 일반도체 |
| 4N OFHC | 99.99% | 약 100ppm | 5ppm 이하 | RF 부품, 스퍼터링 타겟, 브레이징 와이어 |
| 5N | 99.999% | 약 10ppm | 통제됨 | 정밀 PVD 타겟, 고급 와이어 본딩 |
| 6N | 99.9999% | 약 1ppm | 엄격하게 통제됨 | 반도체 인터커넥트, 고급 증착 |
마지막 두 열은 특별한 주의를 기울일 가치가 있습니다. 산소 함량과 불순물 분포는 동일한 명목 등급을 갖는 두 재료 간의 실제 차이인 경우가 많습니다. 실제로 진공 용융 소스에서 나온 5N 구리는 필름 증착 공정에서 제대로 제어되지 않은 라인에서 나온 6N 구리보다 성능이 뛰어날 수 있습니다. 결함 유형과 분포가 전체 불순물 수만큼 중요하기 때문입니다.
4N만으로는 충분하지 않은 이유
4N 인증서에는 금속 순도만 명시되어 있습니다. 99.99% 구리를 함유한 구리는 진공 보호 없이 녹여 주조할 경우 여전히 상당한 산소를 보유할 수 있습니다. 진공 브레이징 또는 스퍼터링 중에 산소는 필름 결함으로 나타나는 개재물이나 공극을 형성합니다. 무산소 전도성 구리는 두 번째 요구 사항을 추가합니다. 즉, 산소는 일반적으로 5ppm 미만으로 유지됩니다. 박막 및 진공 응용 분야의 경우 산소 한계가 4N과 5N의 차이보다 더 중요한 경우가 많습니다.
프로세스 지문으로서의 잔류 저항률
잔류 저항률 비율(RRR)은 절대 영도에 가까운 저항률에 대한 실온 저항률의 비율입니다. 이는 불순물과 결정 결함의 결합된 효과를 반영합니다. 어닐링된 고순도 구리는 일반적으로 RRR 값이 150~250인 반면, 입자 가속기 및 정밀 자석의 특수 등급은 500 이상에 도달할 수 있습니다. RRR은 분석적이기보다는 행동적이기 때문에 유용합니다. 이는 용융, 주조 및 어닐링 후 구리의 최종 상태를 포착하므로 동일한 GDMS 보고서를 가진 두 개의 막대가 RRR에서 여전히 다를 수 있습니다. 공급업체가 RRR 데이터를 제공할 수 없는 경우, 이는 커밋하기 전에 더 자세한 정보를 요청하는 정당한 이유입니다.
고순도 구리가 생산되는 방법
생산은 이미 순도가 약 99.99%인 전해 정제된 구리 음극으로 시작됩니다. 5N 또는 6N에 도달하려면 휘발성 불순물을 제거하기 위한 진공 용해 및 탈기, 분리를 방지하기 위한 제어 주조, 재오염 방지를 위한 깨끗한 작업과 어닐링 등의 추가 단계가 필요합니다.
공정 중에 불순물이 남아 있는 곳
전해정련 후에도 철, 황, 인, 은 등이 미량 잔류할 수 있으며, 로 분위기를 관리하지 않으면 용해 과정에서 산소나 질소가 재도입될 수 있다. 각 불순물은 다르게 작용합니다. 산소는 전도도를 낮추고 내부 산화를 일으키며, 인은 재결정 거동을 변경하고, 철 입자는 증착된 필름에 표면 결함을 유발합니다. 따라서 공정 관리는 최종 분석 단독보다 최종 제품의 품질을 더 결정합니다.
일반적인 고순도 구리 등급에서 허용되는 총 불순물
3엔 1000ppm
4N 100ppm
5N 10ppm
6N 1ppm
99.9%와 99.9999% 사이의 차이는 종이에서는 작아 보이지만 불순물은 1000ppm에서 1ppm으로 낮아집니다.
진공 용해는 별도의 개재물로 남아 있을 아연, 납, 비스무트 및 기타 휘발성 원소를 제거합니다. 또한 재오염의 가장 일반적인 원인인 산소와 질소로부터 용융물을 보호합니다. 용융 후 구리는 수축 공동 및 편석을 줄이는 기술을 사용하여 빌렛 또는 잉곳 형태로 주조되며, 툴링 표면에서 불순물이 되돌아오지 않도록 후속 압연 또는 단조가 예정됩니다.
첫 번째 평가의 경우 인증을 받은 고순도 구리 주괴 가장 실용적인 형식입니다. 잉곳은 특정 용융 지점을 추적하고, 독립적인 테스트를 위해 샘플링한 다음, 고객의 요구 사항에 따라 압연 또는 압출할 수 있으므로 일반적인 창고 재고에 의존하기보다는 제어할 수 있습니다.
도매 구리 주괴 제조 업체,구리 주괴 회사 - Ningbo Chuangrun New M Ningbo Chuangrun은 구리 잉곳 제조업체이자 구리 잉곳 회사입니다. 당사의 구리 잉곳은 정밀 응용 분야용으로 설계되었으며... 제품보기 → 고순도 구리가 필요한 곳
구리 순도의 실제 영향은 적용 단계에서 나타납니다. 반도체 상호 연결 금속화에서 구리는 낮은 저항률로 인해 스위칭 속도가 향상되고 전력 소비가 감소하므로 알루미늄을 대체했습니다. 물리기상증착에 사용되는 스퍼터링 타겟은 타겟의 불순물이 성장막으로 옮겨져 소자 결함이 되기 때문에 엄격한 순도 관리가 필요합니다.
동일한 논리가 무선 주파수 공동, 도파관 및 진공 전자 장치에 적용됩니다. 산소 함량이 낮고 RRR이 높은 구리는 내부 표면의 저항을 낮게 유지하므로 고주파에서 발열이 적고 신호 손실이 줄어듭니다.
사양을 정의하는 세 가지 시장
- 반도체 제조 일반적으로 금속 오염이 수율에 직접적인 영향을 미치는 상호 연결 및 장벽층 공정에 대해 5N 이상을 지정합니다.
- 평판 디스플레이와 태양 에너지 생산에서는 일반적으로 투명 전도층 및 전극 스택 증착을 위해 4N~5N 구리 타겟을 사용합니다.
- 새로운 에너지 시스템 EV 배터리 어셈블리 및 고전류 충전 인프라를 포함한 는 버스바, 커넥터 및 모듈의 일관된 전도성과 안정적인 접촉 저항에 의존합니다.

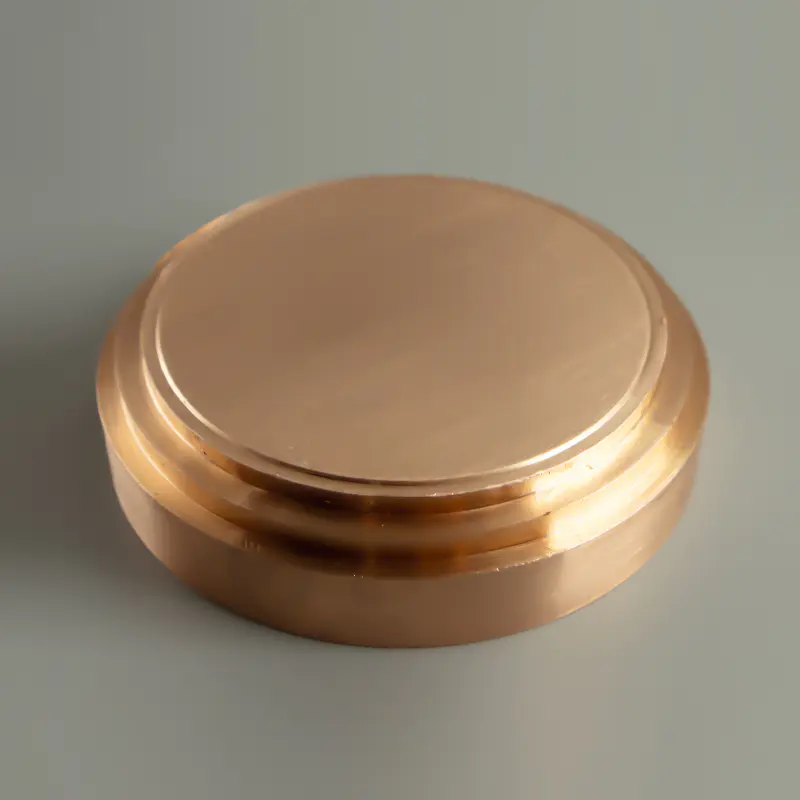

이들 각각의 경우에 구매자는 구리를 상품으로 구매하는 것이 아닙니다. 그들은 예측 가능성을 구매하고 있습니다. 즉, 동일한 순도, 입자 구조 및 일괄 처리 응답 일괄 처리입니다. 자료를 증착할 자격이 있는 경우, 구리 스퍼터링 타겟 문서화된 순도, 밀도 및 입자 크기 데이터를 갖춘 것은 실제 공정 조건에서 재료를 테스트하기 때문에 올바른 평가 단위입니다.
도매 구리 타겟 제조 업체,구리 타겟 회사 - Ningbo Chuangrun New Ningbo Chuangrun은 구리 타겟 제조업체이자 구리 타겟 회사입니다. 당사의 구리 타겟은 정밀 응용 분야를 위해 설계되었습니다. 제품보기 → 고순도 구리 구입 전 확인해야 할 사항
검사서류 및 시험방법
라벨이 아닌 정량적 결과를 찾으십시오. 금속 불순물은 글로우 방전 질량 분석법(GDMS) 또는 ICP-MS 분석을 통해 각 원소의 백만분의 1 단위 값으로 보고되어야 합니다. 가스 불순물은 금속 불순물과 다르게 반응하고 다른 테스트 방법이 필요하기 때문에 산소와 질소는 연소 또는 불활성 가스 융합 분석기를 사용하여 별도로 측정해야 합니다.
로트 추적성 및 공정 이력
모든 잉곳, 로드, 튜브 또는 타겟은 용융물 및 주조 번호를 참조해야 합니다. 추적성은 다운스트림 프로세스가 실패할 때 중요합니다. 밀링 보고서는 재료, 도구 또는 프로세스에 결함이 있는지 이해하기 위해 제시할 첫 번째 증거입니다. ISO9001 및 IATF16949에 따라 운영되는 공급업체는 일반적으로 이 문서를 표준 관행으로 유지합니다.
기계적 상태 및 형태
다음 공정에 따라 어닐링 또는 작업 속성을 요청하세요. 경도, 입자 크기 및 내부 응력은 모두 가공 동작 및 최종 부품 성능에 영향을 미칩니다. 폼 팩터는 실용적입니다. 구리 막대 가공 기반 생산에 적합하며 플레이트, 튜브 및 타겟 형태는 대부분의 다른 경로를 포괄합니다.
도매 구리 막대 제조 업체,구리 막대 회사 - Ningbo Chuangrun New Mater Ningbo Chuangrun은 구리 막대 제조업체이자 구리 막대 회사입니다. 당사의 구리 막대는 정밀 응용 분야용으로 설계되었으며 요구 사항을 충족합니다. 제품보기 → 포장 및 보관
포장도 과소평가하지 마세요. 고순도 구리는 상온의 습한 공기 속에서 천천히 산화되어 표면이 갈색으로 변하고 비전도성 필름을 형성합니다. 밀봉된 질소 제거 포장이나 건조제가 포함된 호일 포장으로 배송하는 공급업체는 해당 물질을 이해하고 있음을 보여줍니다. 막대나 표적이 눈에 보이는 산화물과 함께 도착하면 저장 기록이 이미 의심스럽습니다.
한 시설에서 정제, 용해, 주조 및 가공을 제어하는 생산자로부터 구매하면 적격성 평가 시간이 단축되고 한 지붕 아래에서 배치 일관성이 유지됩니다. Ningbo Chuangrun New Materials는 5개의 생산 현장을 운영하고 내부적으로 전체 체인을 포괄하므로 고객에게 용융물부터 완성된 형태까지 순도에 대한 단일 책임을 부여하고 사양 변경 시 더 간단한 의사소통을 제공합니다.
자주 묻는 질문
4N 구리는 무산소 구리와 동일합니까?
4N은 금속 순도 99.99%를 의미합니다. 무산소는 산소 함량에 대한 별도의 제약입니다. 일반적인 조합은 99.99% 순수하고 본질적으로 무산소인 OFHC 구리입니다.
구리 순도를 확인하는 테스트 방법은 무엇입니까?
가장 신뢰할 수 있는 조합은 금속 불순물을 위한 GDMS 또는 ICP-MS와 산소, 질소 및 수소에 대한 불활성 가스 융합 분석입니다. 유용한 보고서에는 총 순도 수치만 표시하는 대신 각 요소를 백만분율로 나열합니다.
모든 애플리케이션에 6N 구리가 필요합니까?
아니요. 순도가 높을수록 비용이 증가하고 가공이 어려워집니다. 대부분의 전자 부품은 4N 또는 5N 등급에서 작동합니다. 6N은 단일 불순물(백만분율)이 장치 성능을 변화시킬 수 있는 가장 민감한 반도체 및 고급 증착 응용 분야에 사용됩니다.
우리 공정에서 동일한 명목 등급의 두 배치가 다르게 동작하는 이유는 무엇입니까?
가능한 원인은 이전 작업 및 어닐링으로 인한 산소 함량, 입자 구조 또는 내부 응력의 차이입니다. 두 가지 4N 재료 중 하나는 진공 용융되고 다른 하나는 그렇지 않은 경우 서로 다르게 작용할 수 있으므로 공정 이력은 순도 인증서만큼 많은 관심을 받을 가치가 있습니다.
고순도 구리가 표준 구리보다 비싼 이유는 무엇입니까?
가격 격차는 장비, 에너지, 검증에서 비롯됩니다. 진공 용해, 주조 제어, 고해상도 분석 테스트 및 엄격한 수율로 인해 모두 비용이 추가됩니다. 순도가 높을수록 폐기 또는 공정 편차에 대한 허용 오차가 낮아지므로 생산자는 재료가 배송되기 전에 더 많은 내부 재작업을 흡수합니다.
